从模型设计到实时三维配置器,Unity Forma的3D船只模型工作流程

文章来源: 作者:frank 发布时间:2021年10月19日 点击数: 字号:

随着越来越多的企业将交互式和沉浸式的售前和营销活动加入他们的销售日程,现在各行各业都在部署实时3D配置器。Unity Forma作为Unity营销解决方案系列的一部分,能够提供的高效、经济的解决方案以完全满足用户的需求。

以创新、技术和冒险为核心的Arksen需要一种新的方式来展示他们最新的符合这些核心价值的海洋勘探船。他们与canVERSE设计公司合作,专门创建了可跨桌面运行的虚拟现实的共享3D空间。

canVERSE利用Unity Forma创建了一个简化的工作流程,从Arksen的计算机辅助设计(CAD)数据开始,最终创建出最新船只的完全交互式、实时3D配置器。

“以前,创建我们船只的静态渲染需要几周的时间来协调。现在,由于客户可以与Arksen 85实时交互,从任何角度查看它,同时使用Unity Forma定制选项。”

–埃莉诺·布里格斯Arksen营销总监

在本文中,canVERSE的首席执行官 Barnabas Cleave以及首席产品官Charlie Hasdell,向我们介绍了配置器的创建过程。

从2D图像到三维模型

通过将屏幕空间的2D创意画布与共享的3D世界相结合,canVERSE推动公司更好的接触客户并更多地参与公司产品的开发。

Arksen创造了一系列的探险船,旨在安全地前往地球上一些最蛮荒和人烟罕至的地方。通过Arksen的计算机辅助设计数据,canVERSE使用Unity Forma创建了探险船Arksen 85的实时三维完全可配置模型。

流畅的工作流程

每艘Arksen的船只都可以根据客户的需求进行定制,因此canVERSE创建了一个可以摄取多个CAD模型的工作流。工作流程由五个阶段组成:

第一阶段:用Rhinoceros 3D建立计算机辅助设计模型

这一切都是从CAD模型开始的,它是在Rhinoceros 3D中构建的,并由Arksen团队将其导出为3DM文件。

Unity Forma中构建配置器,该过程从Rhinoceros 3D导出的原始CAD数据开始。

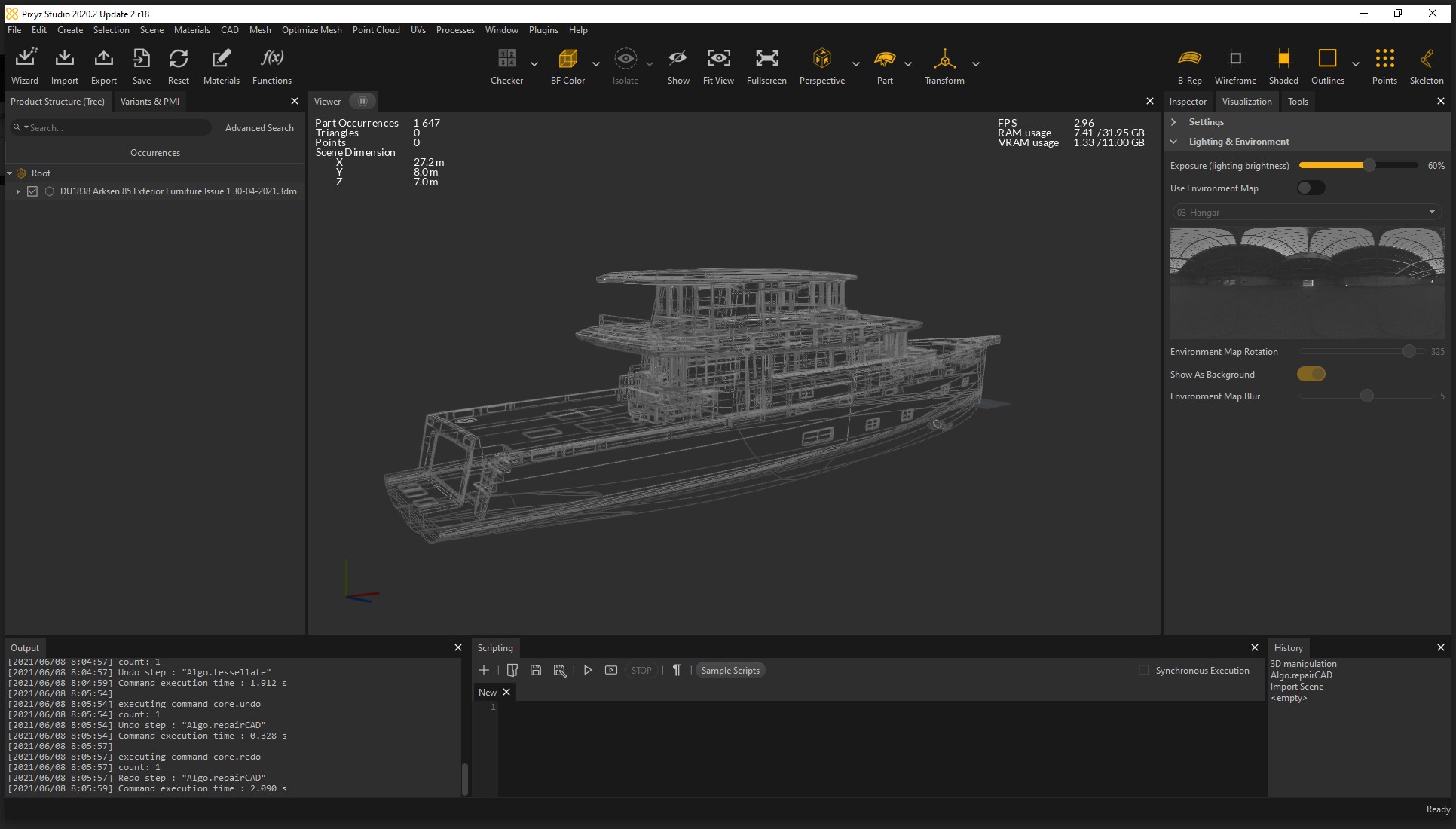

第二阶段:用PiXYZ Studio导入CAD模型

使用Unity的独立PiXYZ Studio解决方案能够解锁丰富的工具,包括CAD数据转换为镶嵌三角形网格,构建用于纹理化的UVs,以及优化几何图形。它还允许团队部署许多功能来修复技术问题,应用材料,并微调模型,为导入Unity Forma做准备。

模型数据在导入Unity Forma之前,已通过PiXYZ Studio进行了优化。

第三阶段:使用Unity ArtEngine将物理材料转换为数字材料

为了利用船只建造过程中的优势,canVERSE通过拍摄Arksen 85的照片并将其输入ArtEngine。ArtEngine的人工智能工具使艺术家团队能够使用Unity的高清渲染管道(HDRP)创建高度逼真的材质。例如,船只外部的铝板图片被转换为基于物理的渲染器(PBR)资产。

使用Unity ArtEngine,建造中船只的照片被用来为配置器重建逼真的材料。

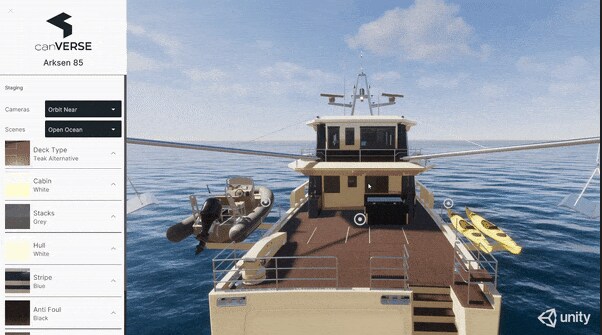

第四阶段:使用Unity Forma创建实时三维配置器

随着设计的不断发展,Unity Forma的原生工具能够为canVERSE提供一个以令人难以置信的速度更新和审查变更的工作流程。

使用Unity Forma,所有相关人员都可以轻松地实时查看设计迭代。

对于第一台Arksen 85,开发团队为吊杆臂创建了动画,并添加了三态可见性系统,而艺术家则构建了沿海场景。当所有的最终元素都可以一起操作时,Unity Forma的优势就开始逐渐显现出来。

传统上,首席产品官会指导各个开发人员和艺术家打磨最终产品。这可能是团队成员之间来回的漫长过程。然而,使用Unity Forma,非技术专家可以轻松调整相机、照明和材质变体,并轻松测试它们。这在内部节省了大量时间和资源。

此外,Forma过程本身非常高效,因为Arksen模型正在不断更新。一旦新版本的Arksen模型进入Unity Forma,就可以使用产品配置器在将其拖放至界面中,以查看船只的更新材料和可见性变量。

由于项目的结构得以保留,现有的相机工作、动画和环境在产品更新之间都能够得以保留。产品配置器和材料缩略图生成器等自动化工具进一步加快了返工速度。它为Forma用户界面生成新的缩略图,过程快速简单,节省了大量工作时间。

最后,Unity Forma还允许can verse、Arksen团队和Arksen的客户各方尝试不同的想法,并实时发现潜在的问题,这些问题通常会在很久以后被发现。因此,合作者能够在一个内聚的设计过程中一起参与构建和评审。

Unity Forma能够让客户在情感上与他们的Arksen船只互动,因为他们可以在3D环境中看到和感受到他们船只的数字孪生体,而不是抽象的CAD绘图。”

–吉姆·梅尔Arksen技术总监

因此,Unity Forma不仅成为了一个至关重要的销售工具,而且成为了设计反馈回路的一部分,让团队在几小时内而不是几天内快速将船体原型化。

第五阶段:使用Furioos部署实时配置器

最后将每个Unity Forma构建都部署在Furioos。Furioos是Unity基于云的流媒体技术,可以轻松地在网络浏览器上共享复杂的交互式3D应用程序,并将其嵌入网站。这确保了Arksen团队和他们的客户总能看到最新的更新,而不需要强大性能的电脑。

让沉浸感更上一层楼

现在,canVERSE正在开发几种XR配置,包括桌面全息增强现实版本,以将产品沉浸感提升到一个新的水平!
