::产品概述::

产品技术

PrimeSensor技术

PrimeSense公司是一家无晶圆厂半导体制造企业。PrimeSense的技术广泛应用于电视机、机顶盒、卧室电脑以及其他具有自然交互功能的消费电子设备。

公司的PrimeSensor产品包括Reference Design和NITE两款中间件。

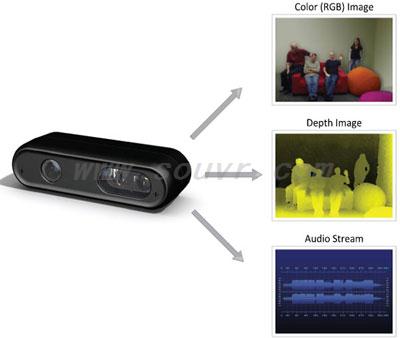

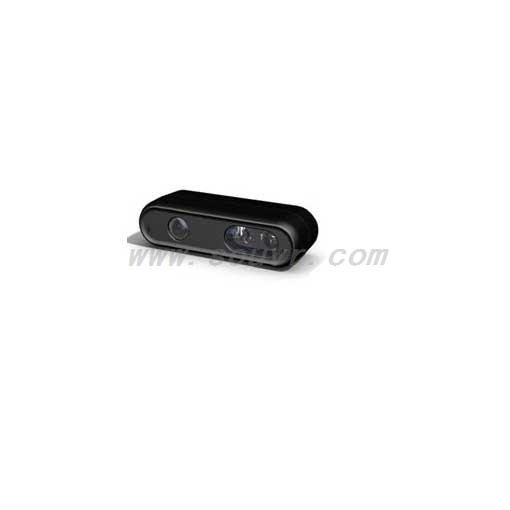

PrimeSensor Reference Design是一款低成本的即插即用设备，通过USB供电，可安装在电视屏幕或显示器上方或侧面，也可集成在上述设备当中。Reference Design可生成环境场景的实时深度、颜色和音频数据，适用于不同的光照条件（包括完全黑暗或明亮的房间）。产品不需要用户佩戴其他设备，不需要校准，也不需要使用主机处理器的计算资源。


PrimeSensor产品还包括名为NITE™的中间件，具有先进的可视化数据处理功能，符合CE标准。NITE配有计算框架，适用于多种自然交互应用程序的研发。NITE软件开发工具包配有完全备案的API和框架，一方面适用于图形使用界面的设计和研发，另一方面还符合游戏开发流程。

PrimeSense系列产品包含PrimeSensor Reference Design和PrimeSense SoC，作为系统的后端系统芯片使用，还包括3D数据生成元件、光学设备以及NITE处理中间件。

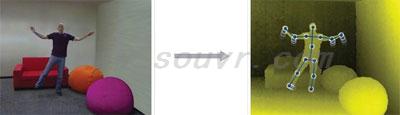

PrimeSense SoC采用PrimeSense公司自行设计的高度并联计算逻辑，可以根据标准CMOS传感器的信号计算出每个像素的深度值。此外，PrimeSense SoC还包含彩色CMOS传感器接口、集成模数转换器、USB物理层芯片以及固件运行控制器，整套系统功能灵活，便于升级。NITE可以将深度、颜色等原始视觉数据转化为实际的应用程序命令。

Reference Design

PrimeSensor是一款端到端解决方案，可以让计算机像人类一样按照3D立体方式感知世界，并将其转换成同步深度图像。该解决方案包含传感器组件和感知组件，传感器组件用于场景（用户及其周围环境）观测，感知组件是系统的“大脑”，能够理解用户与环境的互动。

PrimeSensor Reference Design就是该解决方案的传感器组件。

工作原理

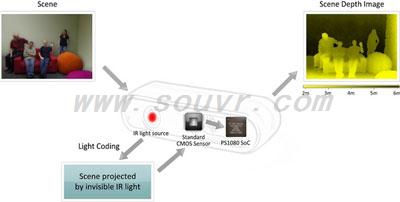

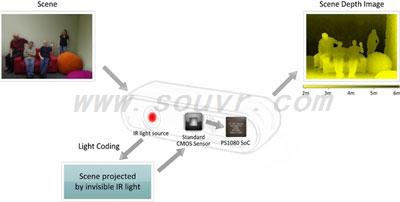

PrimeSense采用Light Coding™（光编码）技术进行深度图像捕捉。Light Coding利用近红外光对场景进行编码。红外光编码对于人眼是不可见的。然后系统将使用普通的成品CMOS 图像传感器读取场景的编码光。PrimeSense的系统芯片与CMOS图像传感器相连，可执行复杂并行算法对收到的光编码进行解码，并生成场景的深度图像。该产品不受周围环境光的影响。

技术简介

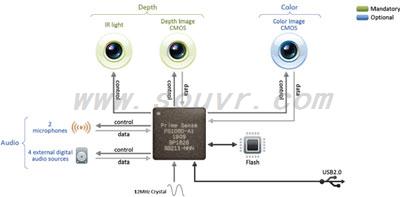

PrimeSensor重要部件是PrimeSense PS1080系统芯片。该芯片可以对红外光源进行控制，从而以红外光编码的方式投影出场景图像。红外投影器属于一级安全光源，符合IEC 60825-1标准。采用标准CMOS图像传感器负责接收放出的红外光，并将红外光编码图像传送至PS1080芯片。PS1080芯片负责处理红外图像，然后逐帧生成准确的场景深度图像。PrimeSensor包括两种可选传感器输入功能，分别为：彩色（RGB）图像和音频（PrimeSensor有两个麦克风，并配有四个外部数码音频源设备接口）。

为了生成更加准确的传感信息，PrimeSensor还设计了一套“注册”流程。该流程所得的全部图像的像素均相互对应，也就是说，彩色图像中的每个像素都与深度图像的像素相互对应。

全部传感信息（包括深度图像、彩色图像和音频）通过USB 2.0端口传送给主机，传送时间完全吻合。

指示图

::应用范围::

适用广播传媒、虚拟现实等诸多应用领域。


::技术特征::

• 通过USB供电，可安装在电视屏幕或显示器上方或侧面，也可集成在上述设备当中
• Reference Design可生成环境场景的实时深度、颜色和音频数据，适用于不同的光照条件(包括完全黑暗或明亮的房间)
• 不需要用户佩戴其他设备，不需要校准，也不需要使用主机处理器的计算资源
• 具有先进的可视化数据处理功能，符合CE标准

::产品规格::

::下载资料::

PrimeSensor_RD1.08_Datasheet
